제어시스템

동력계 제어장치

FDC-W 型仕様 Type Specifications

  • 制御種類と精度

    Control Method

    and Accuracy

    定位置制御 (POS) ±0.1%FS

    定速度制 (ASR) ±0.3%FS

    定トルク制御 (ATR) ±0.2%FS

    比例制御 (POW) ±0.2%FS

    三乘制御 (N3) ±0.2%FS 以下

    Position Control ±0.1%FS

    Constant Speed Ctrl ±0.3%FS

    Constant Torque Ctrl ±0.2%FS

    Proportional Control ±0.2%FS

    Cube Control ±0.2%FS within

  • 出力信号

    Output Signal

    出力信号 0-10V/FS

    ※回転数, 荷重, 出力等4点

    4 informations including rev speed,

    load, power etc.

  • インターフェィス

    Interface

    ETHERNET (10BASE T)

    RS232C

  • 電源

    Power Requirements

    AC200V 50/60Hz, 三相
    3-Phase

  • オプション

    Option

    プログラムコントローラー (外部コンピューター使用) Program controller

    データ収集装置 (外部コンピュータ使用) Data retrieval with remote computer

  • 警報項目

    Alarm

    オバスピード

    オーバートルク

    軸受油温上昇 (E/G側·反E/G側)

    給水圧力低下

    排水温度上昇

    給油圧力低下

    Over speed

    Over torque

    Over temp, bearing oil (eng side, anti engine side)

    Under press, intakewater

    Over temp, outlet water

    Under oil suppy pressure

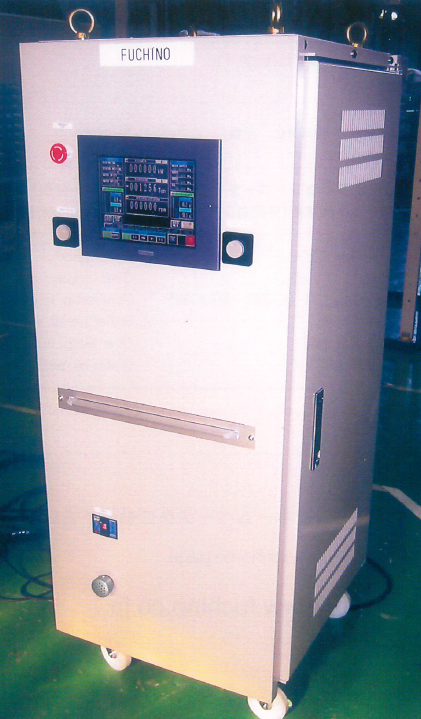

FDC-E 型仕様 / FDC-E Type Specifications

  • 制御種類と精度

    Control Method

    and Accuracy

    定電流制御 (ACR) ±0.1%FS

    定速度制御 (ASR) ±0.1%FS

    定トルク制御 (ATR) ±0.2%FS

    比例制御 (POW) ±0.2%FS

    三乘制御 (N3) ±0.1%FS 以下

    Constant Current ±0.1%FS

    Constant Speed Ctrl ±0.1%FS

    Constant Torque Ctrl ±0.2%FS

    Proportional Control ±0.2%FS

    Cube Control ±0.1%FS within

  • 出力信号

    Output Signal

    出力信号 0-10V/FS

    ※回転数、荷重、出力等4点

    4 informations including rev speed,

    load, power etc.

  • インターフェィス

    Interface

    ETHERNET (10BASE T)

    RS232C

  • 電源

    Power Requirements

    AC200V 50/60Hz, 三相
    3-Phase

  • オプション

    Option

    スロットルコントローラー Throttle controller

    プログラムコントローラー(外部コンピューター使用)

    データ収集装置(外部コンピューター使用) Data retrieval with remote computer

  • 警報項目

    Alarm

    オーバースピード

    オーバートルク

    軸受油温上昇 (E/G側・反E/G側)

    潤滑油圧低下

    給水圧力低下

    排水温度上昇

    給油圧力低下 (オプション)

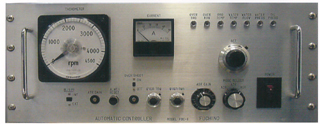

制御種類と精度 Control Method and Accuracy

  • 定電流制御 (ACR) ±0.1%FS

    定速度制御 (ASR) ±0.1%FS

    定トルク制御 (ATR) ±0.25%FS

    比例制御 (POW) ±0.3%FS

    Constant Current ±0.1%FS

    Constant Speed Ctrl ±0.1%FS

    Constant Torque Ctrl ±0.25%FS

    Proportional Control ±0.3%FS

  • 入力信号

    Intput Signal

    (外部制御信号)

    (Outside Control Signal) DC 0~10V/FS

  • 電源

    Power Requirements

    AC200V 50/60Hz, 三相
    3-Phase

  • オプション

    Option

    (外部コンピューター制御対応型)

    Direct Computer Control Type

  • 警報項目

    Alarm

    過速度

    オーバートルク

    潤滑油压低下

    潤滑油温上昇

    排水温度上昇

    Over speed

    Over torque

    Oil Pressure Lower

    Return Oil Temp, Higher

    Outlet Water Temp, Higher

엔진스로틀 제어장치

Specifications of Throttle Actuator

  • FTA-Ⅰ
    FTA-Ⅱ
    FTA-Ⅲ

  • (POWER)

    100 kg·cm
    200 kg·cm
    1,500 kg·cm

  • (ANGLE)

    0~90 deg
    0~90 deg
    0~90 deg

  • (SPEED)

    0.5 sec/FS
    0.5 sec/FS
    0.7 sec/FS

  • (DRIVING METHOD)

    DC MOTOR
    DC MOTOR
    HYDRAURIC MOTOR

Specifications of Throttle Actuator

  • (CONTROL)

    CONSTANT POSITION

  • (ACCURACY)

    ±0.5%FS
    WITHIN ±0.5%FS

  • (EXTERNAL SETTING DIAL)

    2K Ω
    2K Ω POTENTION

  • (EXTERNAL SETTING INPUT)

    0~10V/FS
    0~10V/FS

  • ZERO, SPAN BOX

    EXT, ADJ, ZERO, SPAN BOX

    ① (ZERO)

    ② (SPAN)

    20K Ω, 0~20%

    2K Ω, 60~100%

    20K Ω (0~20% variable Opening%)

    2K Ω (60~100% variable Opening%)

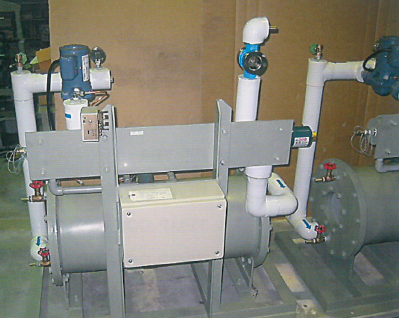

엔진 냉각수온제어장치

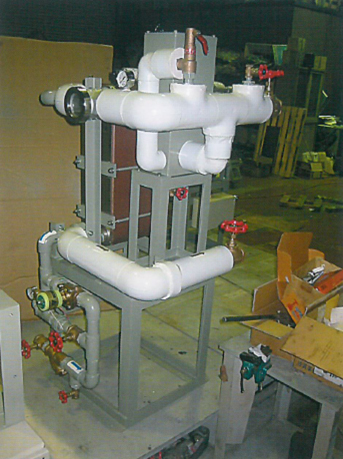

엔진 오일 온도 제어장치

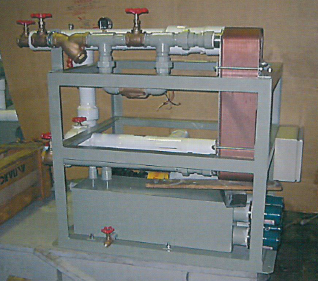

엔진 연료 온도 제어장치

기타

  • 1. 연료량계
  • 2. 공기유량계
  • 3. 블로우바이 가스메타
  • 4. 매연측정기
  • 5. 토크메타
  • 6. 유니버샬조인트
  • 7. 특수 커플링
  • 8. 각종 동력계 제어 시스템
  • 9. 각종 동력계 제어 기기
